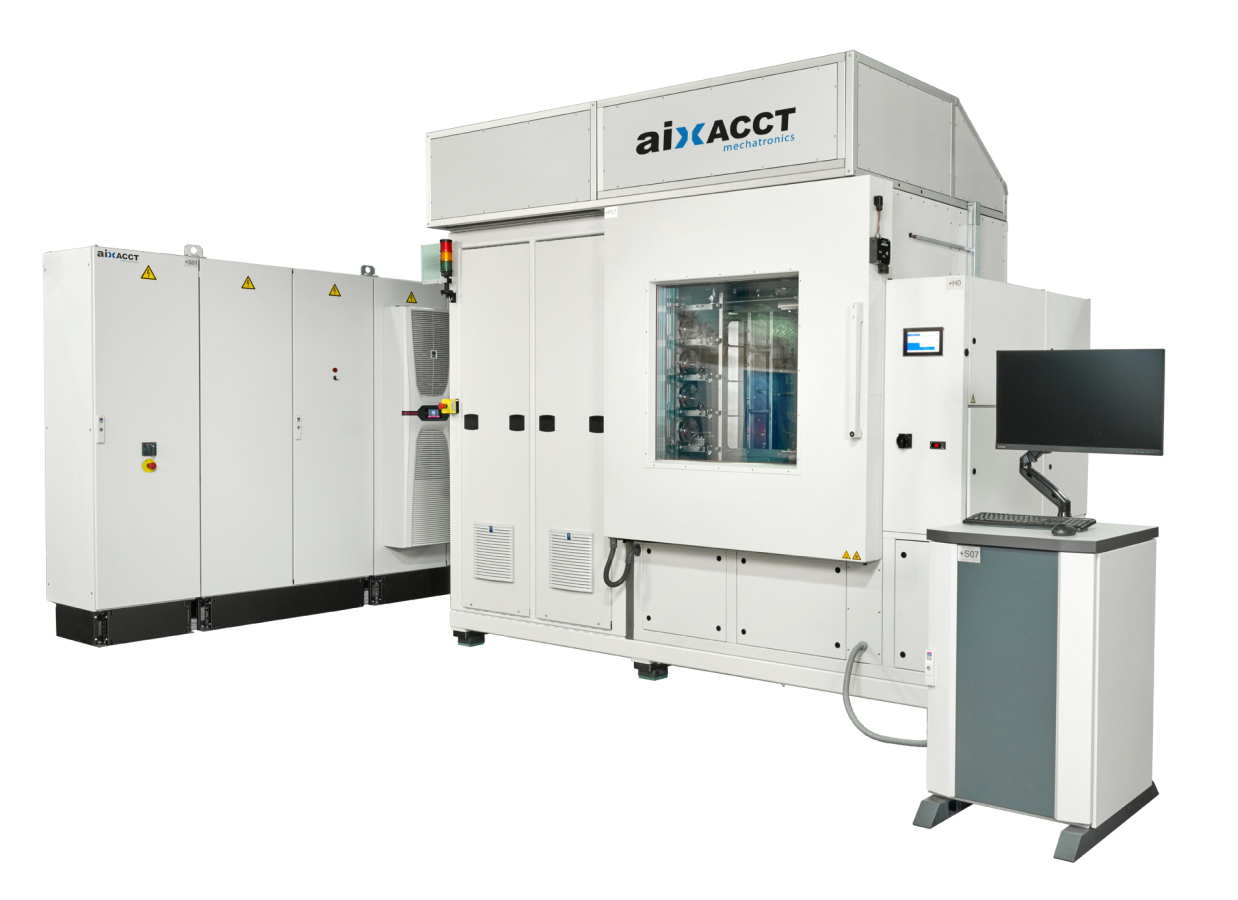

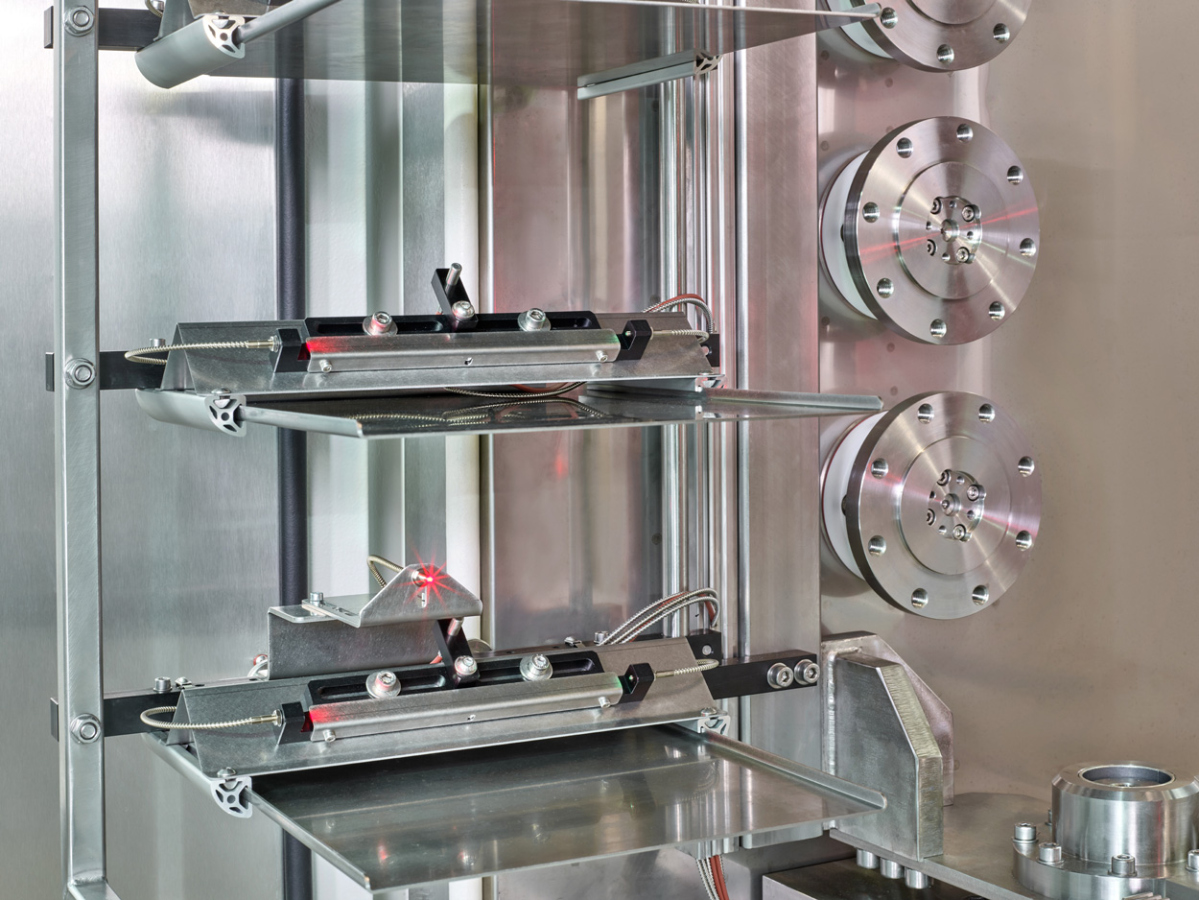

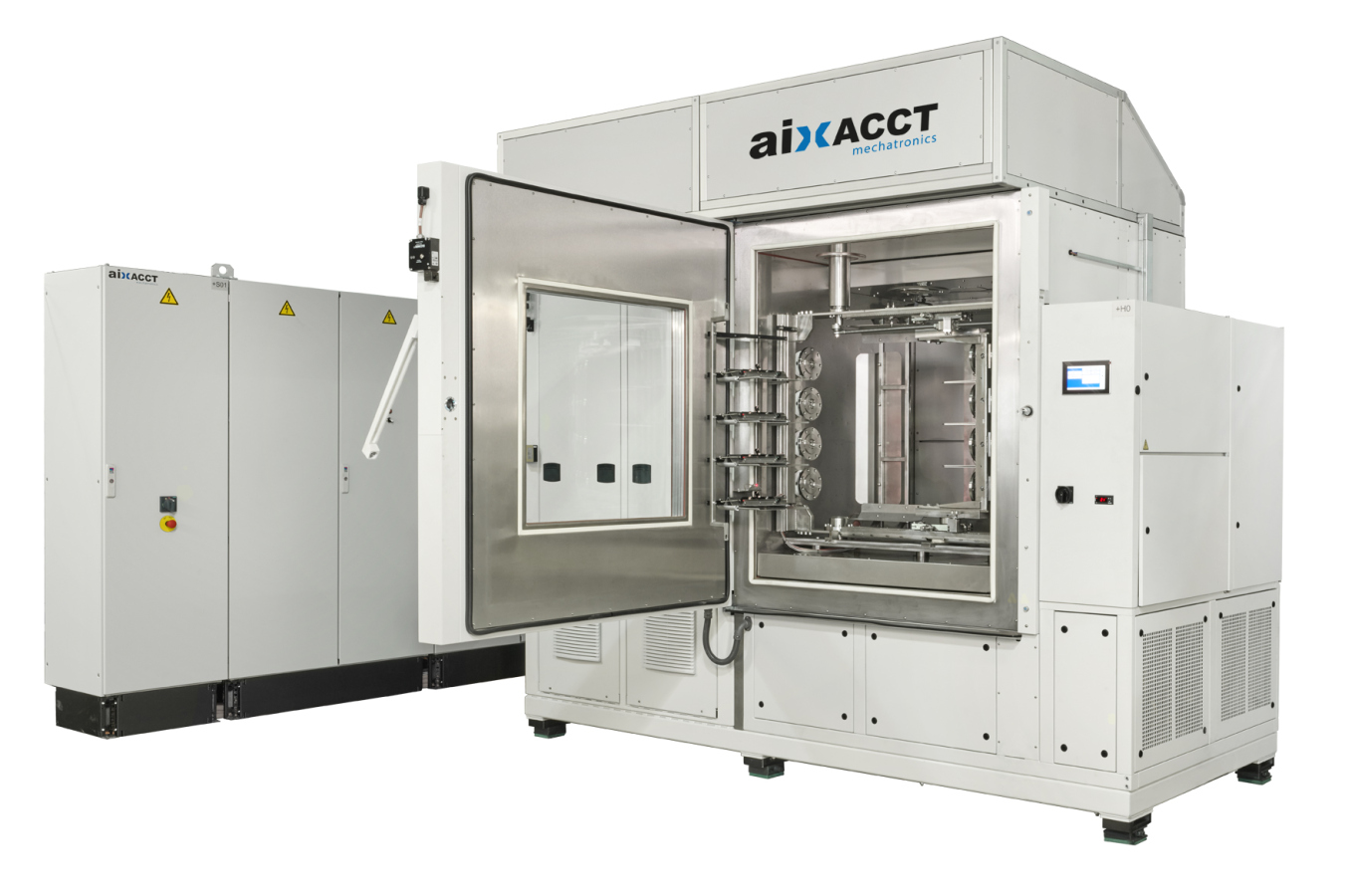

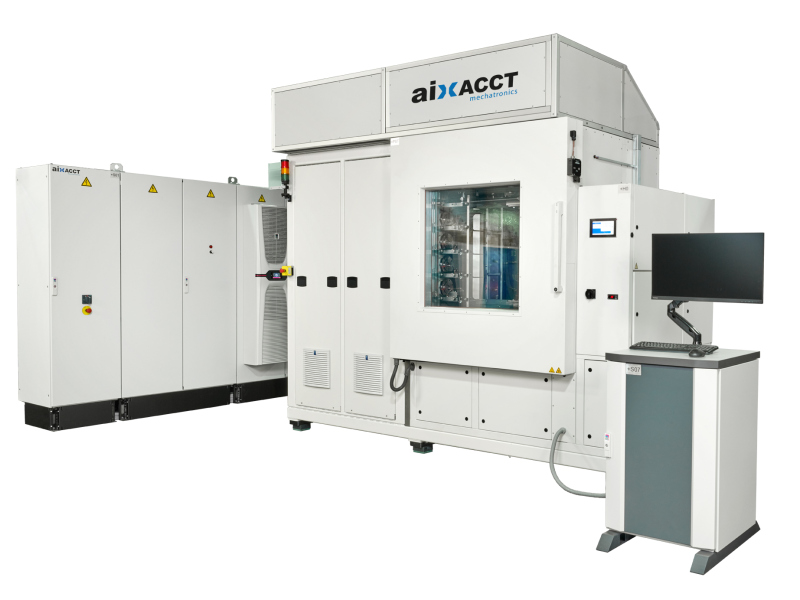

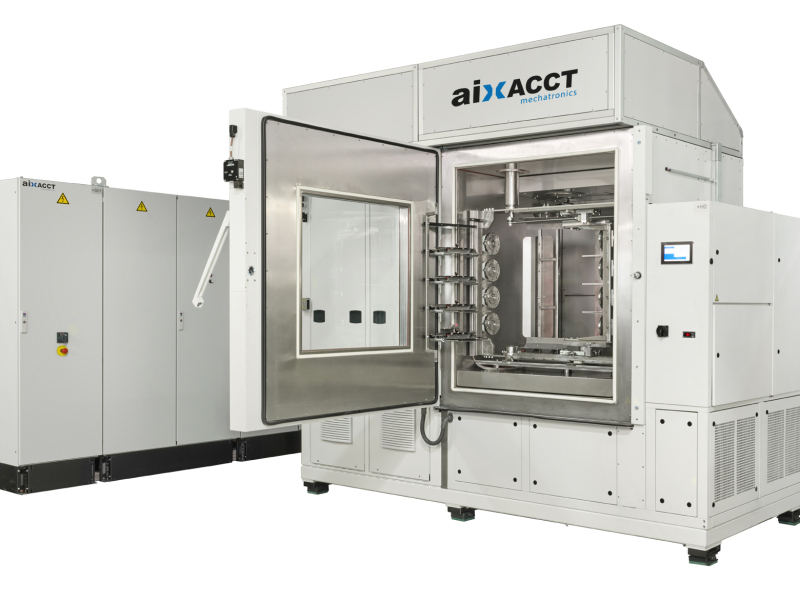

Dieser Prüfstand wird für die Lebensdauerprüfung von acht CV-Gelenkmanschetten (4 Wellen) bei extrem hohen oder niedrigen Temperaturen (-40°C bis +150°C) verwendet. Die beiden Gelenke sind in einem Bereich von -5° bis 55° schwenkbar, die Drehzahl kann von +3.000 U/min bis -3.000 U/min eingestellt werden. Integrierte Fetterkennung mit Einzelabschaltung.
-
HOT / COLD - Klimatests von Antriebswellenmanschetten
Geschwindigkeit ± 3000 U/min
Dynamik ~500 U/min/s Biegewinkel -5° - 55° ( 2fach) max. Biegemoment 400 Nm Axiales Gelenksystem ± 50 mm Axialkraft ~ 3500 N / 10 mm/s Temperaturbereich -50 °C bis +180 °C Probenlänge 400 - 800 mm (CL-CL) Anzahl der Prüflinge 4 Kammerabmessungen 1200 x 1200 x 1200 mm (H/B/T) Kühlung/Heizung ca. 1,5 K/min (durchschnittlich) Konstanz der Temp. 0,2 - 2 K (Zeitbereich) Geschwindigkeit
± 3000 U/min
Dynamik
~500 U/min/s
Biegewinkel
-5° - 55° ( 2fach)
max. Biegemoment
400 Nm
Axiales Gelenksystem
± 50 mm
Axialkraft
~ 3500 N / 10 mm/s
Temperaturbereich
-50 °C bis +180 °C
Probenlänge
400 - 800 mm (CL-CL)
Anzahl der Prüflinge
4
Kammerabmessungen
1200 x 1200 x 1200 mm (H/B/T)
Kühlung/Heizung
ca. 1,5 K/min (durchschnittlich)
Konstanz der Temp.
0,2 - 2 K (Zeitbereich)
Freiheitsgrade:
- Temperatur „heiß/kalt“
- Winkelanpassung des festen Gelenks
- Winkelanpassung des Tauchgelenks
- Geschwindigkeit
- Axiale Verschiebung
- Anzahl der Umdrehungen
Die technischen Daten sind Standarddaten und können auf Kundenwunsch geändert werden.
-
