Mehrfunktionenprüfstand
Schlagprüfung // Schnelltest // Doppelte Ermüdung // Quasistatik // Rotationsermüdung
Antriebsstrangprüfung // Triebwerksprüfung // Getriebeprüfung // Kupplungsprüfung // Differentialgetriebeprüfung // …
Freiheitsgrade
-
Zwischenüberschrift
Beschreibung dieses Prüfstands, wenn es mehr als einen Prüfstand bei den Torsionsprüfständen gibt.

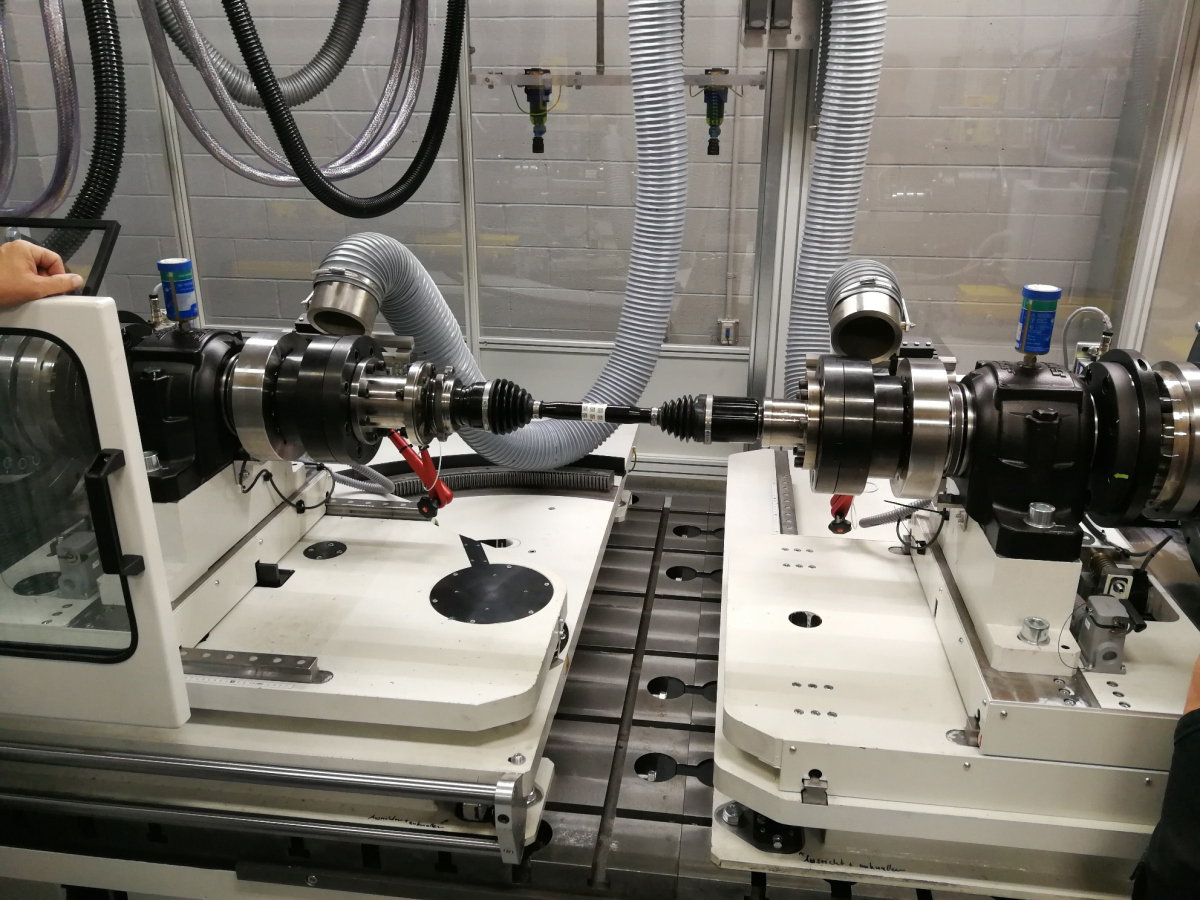

MMFTR
Drehmoment ± 8000 Nm
ramp 150 Nm / 200 ms
Geschwindigkeit ± 600 rpm / ± 700 rpm Biegewinkel 0 - 60° Schwenkachse - Flansch 50 - 300 mm Radiale Verschiebung 0 - 400 mm Aerodynamische Simulation 0-30 m/s Gelenkerwärmung RT-200°C Probekörperlänge 300 - 1500 mm (CL-CL) Drehmoment
± 8000 Nm
ramp 150 Nm / 200 ms
Geschwindigkeit
± 600 rpm / ± 700 rpm
Biegewinkel
0 - 60°
Schwenkachse - Flansch
50 - 300 mm
Radiale Verschiebung
0 - 400 mm
Aerodynamische Simulation
0-30 m/s
Gelenkerwärmung
RT-200°C
Probekörperlänge
300 - 1500 mm (CL-CL)
Freiheitsgrade:
- Rotationsgeschwindigkeit
- Drehmoment
- Federweg (Ausfederung)
- Lenkeinschlag
- Radiale Verschiebung
- Aerodynamische Simulation (Kühlung und / oder Heizung)
Die technischen Daten sind Standarddaten und können auf Kundenwunsch geändert werden.
-
